一、目的：

商品标签是贴在商品上的标志及标贴，包括文字和图案。商品标签在印刷和纺织工程中会出现各种不良品，而商标是一个产品的身份证，如果出现不良品会对产品的知名度产生不好的影响，Tozon视觉标签检测可有效检测印刷过程中产生的印刷缺陷，如糊字、漏印、脏点、墨点等。

在检测到缺陷之后，不需要人工干预就可以剔除检测到的缺陷，此时设备不自动停机，能够大大的提升检测效率。同时一套检测系统可替代二到三名质检工人，降低人工成本。

二、软件的概述

2.1   软件用途

本软件主要功能为检测布条、商标图案缺陷。

2.2   软件运行

本软件在PC及兼容机上运行，使用windows操作系统，在软件安装完成后，只需要点击相关软件的图标及可进入软件菜单界面，进行软件的操作。

2.3   系统配置

本软件在PC及兼容机上运行，windows   32位操作系统，200G硬盘以上。

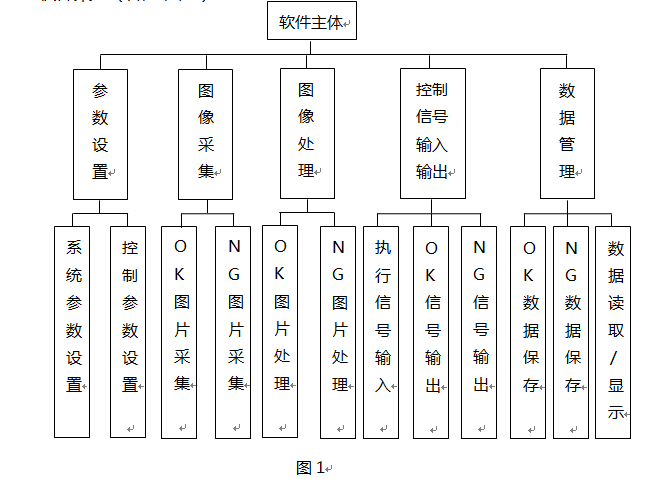

2.4   软件架构（如：图1）

一、系统的界面

3.1 图智能商标文字、图案识别系统打开（下文称：图智能识别系统）：

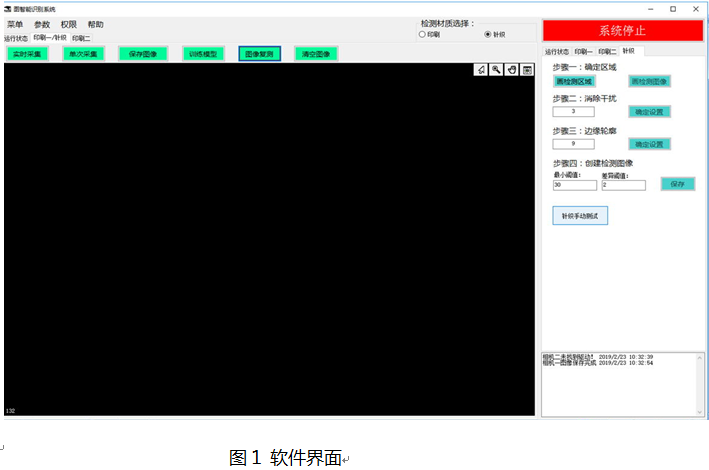

3.2 软件界面

3.3图智能识别系统界面有以下三大区域，包括菜单区、画像区、参数命令。

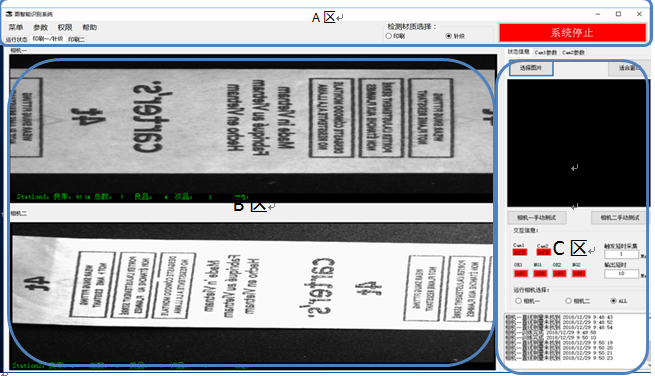

3.4  如上图2中蓝色框表示的区域如下：

A 区-----菜单栏：菜单栏位于快捷命令上方，分为[菜单]、[参数]、[权限]、[帮助]三大类。

B区-----画像区：将所要检测的产品通过相机动态、检测数据等呈现在此区域。

C区-----参数命令：生产状态实时参数显示、相机参数等

二、系统工具介绍

系统工具是本软件对检测产品中进行调试时所使用到不可缺少的环节，本篇将对系统

工具进行详细的阐述和概括，为了方便于理解我们将以系统界面七大区域的划分来一

一解释。

A 区----菜单栏：

4.1   菜单栏

4.1.1 另存检测程序：左击【系统】出现【另存检测程序】点击它后出现另存为对话

框，此时在【文件名】中输入你所要另存为产品的名称后点击【保存】即可。

4.1.2 退出系统：点击【退出系统】将会退出你所检测程序，此时出现【是否需要保

存检测程序】点击【确定】即可。

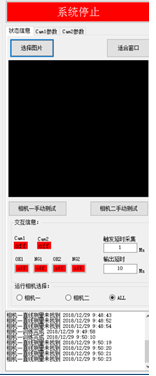

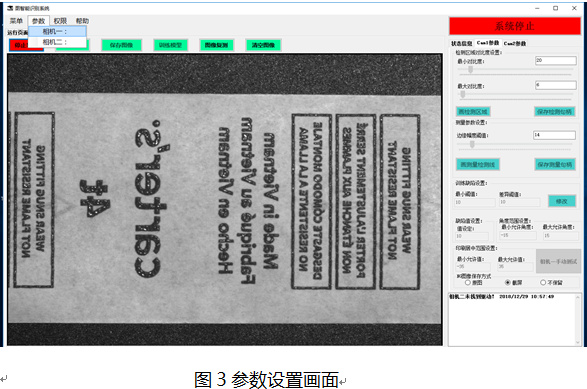

4.2  [参数],该菜单下有相机一、相机二，点击进入相机参数界面（图3）。

4.3  [帮助] 点击帮助会有自启动选项，点击【自启动】软件会在电脑开启的时候自动进行开启。

4.4 检测材质选择，点击[印刷]、[针织]，选择自行生产的材质检测。

B区  ….. 图像区

4.5  图像区

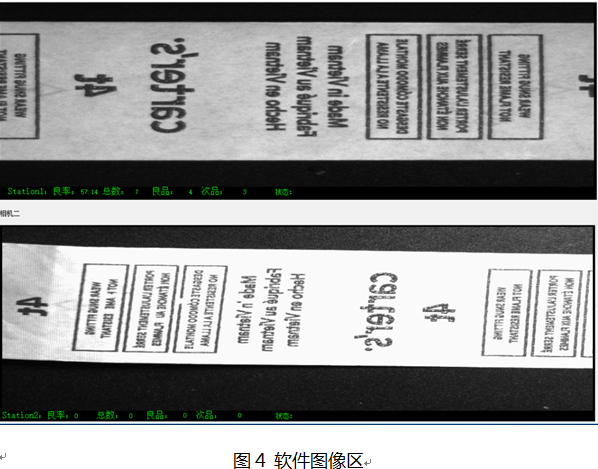

4.4.1  将所检测的产品放在相机与光源的下方，点击打开相机所要检测的产品将呈现在

图智能软件上，界面将出现产品的各检测数据内容。

C区  参数命令区

4.5   参数命令区

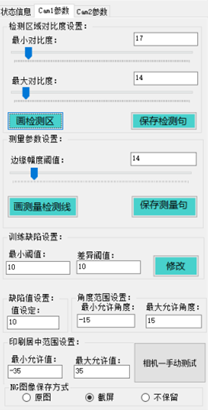

4.5.1   用于显示生产数据的及时状态以及数据参数切换调整作用（图5）。

三、软件功能介绍

5.1  字符检测

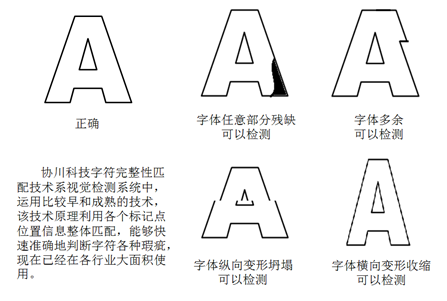

图智能识别系统字符验证，是一种用于检查光学字符识别（OCR）字符串的打印或标记质量并确认其易辨识性的机器视觉软件工具 。该技术除了可以检查所呈现的字符串内容是否正确，还可以检查字符串的质量、对比度和清晰度，并对品质不合格的样品进行标记或剔除。字符检测，又叫OCR或OCV检测，是专门对各种电子元器件、手机键盘、电脑键盘等物品表面上印刷或雕刻的字符进行识别和检测，常见的字符包括数字、英文字母、符号、汉字等。

图智能识别系统，进行简单设定后，即可对被检测字符自动识别、检测，如有异常发生，可提示报警或者控制机器停机。对不符合要求的工件检测后可输出控制信号，剔除不合格品，自能化程度相当高。

5.2  软件功能演示

点击  相机一进入（图17）视图 ，显示相机的参数区、设置区等。

5.3 相机检测设置

5.3.1点击实时采集，相机则自动显示相机实时的画面（图7）。

5.3.2点击权限登录

5.3.3点击“单次采集”，将会出现单次检测的图片画面，进行参数设置。

5.3.4点击“保存图片”，会将采集图片保存到软件指定位置。

5.3.5点击“训练模型”，将在参数设置完成后，对画面进行模拟检测。

5.3.6点击“图像复测”，是对前次图像再次检测，了解即可。

5.3.7 点击“清空图像”，是将原来保存到软件指定位置保存好的图像全部清除。

5.4软件参数设置

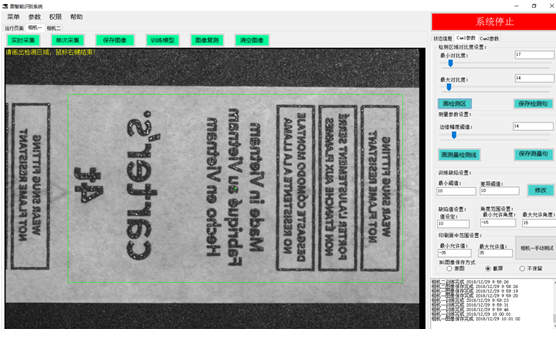

5.4.1 点击“画检测区”，在图像显示区选择需要检测的区域，双击鼠标右键区域选择完成（图11）。

5.4.2点击参数区域参数设置，完成后点击“保存检测句”保存设置完成的学习模板。

5.4.3 点击“图测量检测线”，在图像区域选择设置的区点，画出最低偏移位置。双击鼠标右键按完成设置。

5.4.4 点击“保存测量句”保存设置完成模板。

5.4.5 点击参数区域参数设置，即完成参数设置。

5.5[针织]材质参数设置

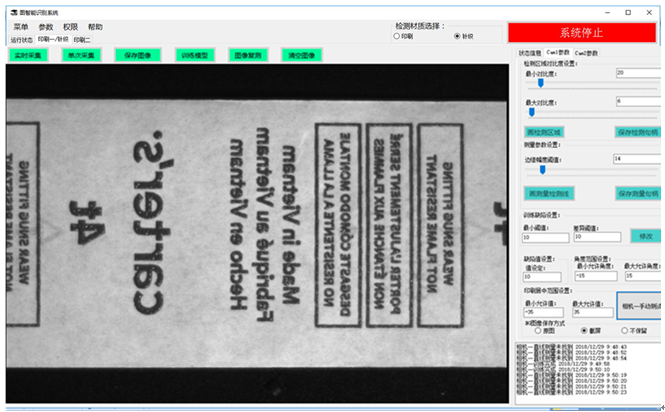

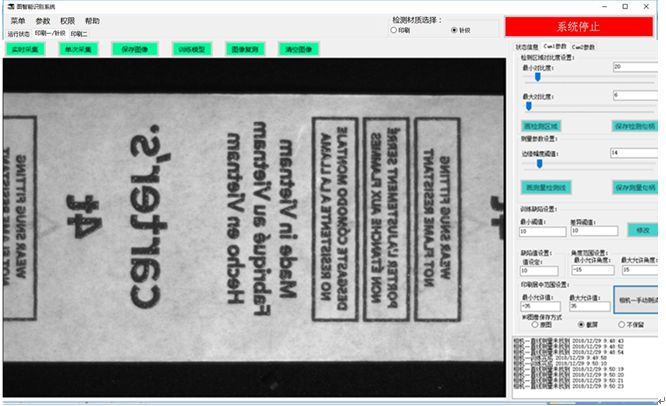

5.5.1点击“画检测区”，在图像显示区选择需要检测的区域，双击鼠标右键区域选择完成（图12）

5.5.2点击参数区域参数设置，数据输入点击“确定设置“

5.5.3点击参数区域参数设置，数据输入点击“确定设置“

5.5.4点击参数区域参数设置，数据输入点击“保存“，即完成数据设置。

5.6软件工作界面
