TOZON智能相机发布，智能相机家族添新丁

【设计特点】

l  基于 Intel Atom Z8300（1.44-1.83GHZ）四核处理器，支持36万至1000万像素，和GE、UB、SUB相机API 完全兼容，客户基于Windows平台开发的软件基本可以直接使用，缩短开发周期。

l  Intel Atom Z8300  1.83GHZ 四核处理器比市面智能相机处理性能更强，2G内存、32G 磁盘满足一般使用更具性价比，可以选配4G内存、64G磁盘。

l  2路USB2.0输入，可以外接键盘鼠标、加密狗等，可以外接本公司的UB系列相机，支持多相机使用。

l  1路 HDMI输出，支持输出1920X1080分辨率。

l  支持1路100M 网络，可以扩展网络远程通讯。

l  提供1路光耦隔离外触发输入、1路光耦隔离闪光灯输出，支持3路光耦隔离输出、2路光耦隔离输入可编程IO。

l  WDM驱动、Directshow、TWAIN、Halcon、OCX、Labview组件

l  SDK包，包含VC/C++,C++builder,VB6,VB.NET,Delphi,C#开发例程

l  12V 1A电源输入，整机最大功耗12W

l  尺寸105mm×64mm×35mm

l  重量≈330g

u  应用领域

         l工业自动化、航天航空、机器人、医疗生物、物流

u  操作系统

    l Windows 10 64bit

2.1软件触发

在SDK中，有专门的接口用于产生软件触发信号，还可以设置一次触发的帧数，

 2 .2 硬件触发

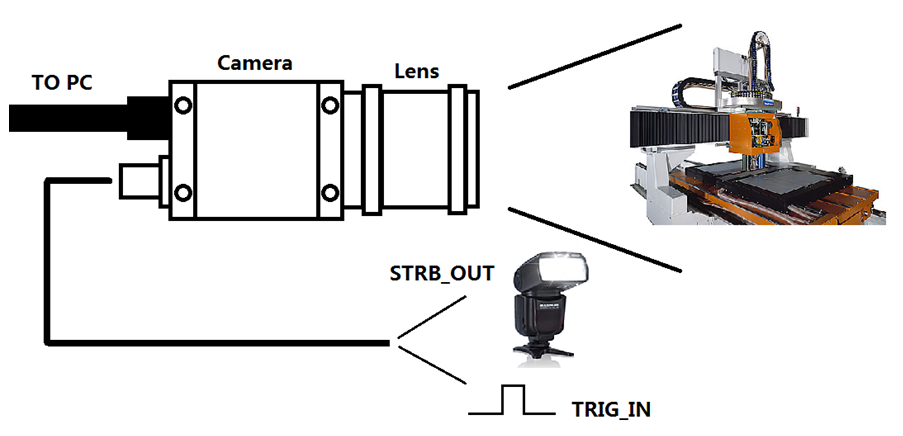

     相机上有航空头连接器，用于连接外部开关和闪光灯，典型的外触发应用如下图所示：

上升沿，下降沿，双边沿，高电平，低电平这几种信号，这几种信号产生方法如下：

一个上升沿：当TRIG+和TRIG-两端电压由0V变为5~24V，变化一次;

一个下降沿：当TRIG+和TRIG-两端电压由5~24V变为0V，变化一次；

一个双边沿：一个上升沿加一个下降沿；

高电平：TRIG+和TRIG-两端电压持续保持5~24V；

低电平：TRIG+和TRIG-两端电压持续保持0V；

  4  闪光灯同步模式

  4 .1 自动

      自动模式下，闪光灯与曝光同步，当sensor开始曝光时，闪光灯亮，当sensor结束曝光时，闪光灯关断，默认情况下使用该模式。

  4 .2 半自动

      半自动模式下，闪光灯的时序完全由软件编程控制，它需要设置延时和宽度，当外部信号产生时，闪光灯信号开始输出一个周期，时序如下图（假设触发和闪光灯输出都为高有效）：

      Td为延时，Tw为脉冲宽度。

  5  触发及GPIO原理与接线

  5 .1 原理示意图

硬件上，输入输出全部采用光耦隔离，输入端电压为5~24V；输出为开漏，最大电流不得超过50mA。

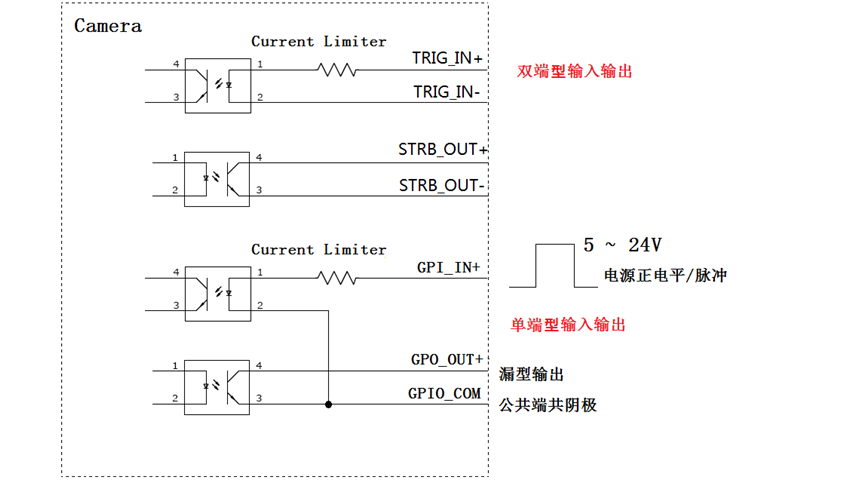

原理图如下：

注意：双端型输入，可以接NPN型和PNP型开关，双端型输出可以驱动共阳和共阴负载；而单端型输入只能接PNP型开关，单端型输出只能驱动共阳极负载，单端型的公共端只能接电源负极。

  6  外触发线序定义

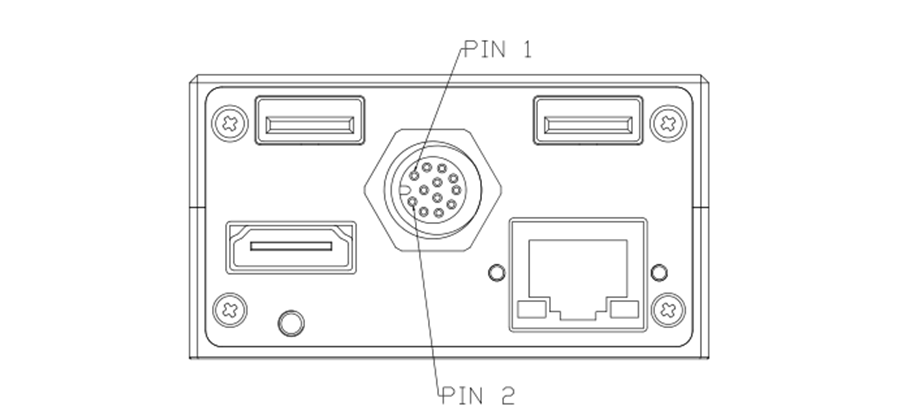

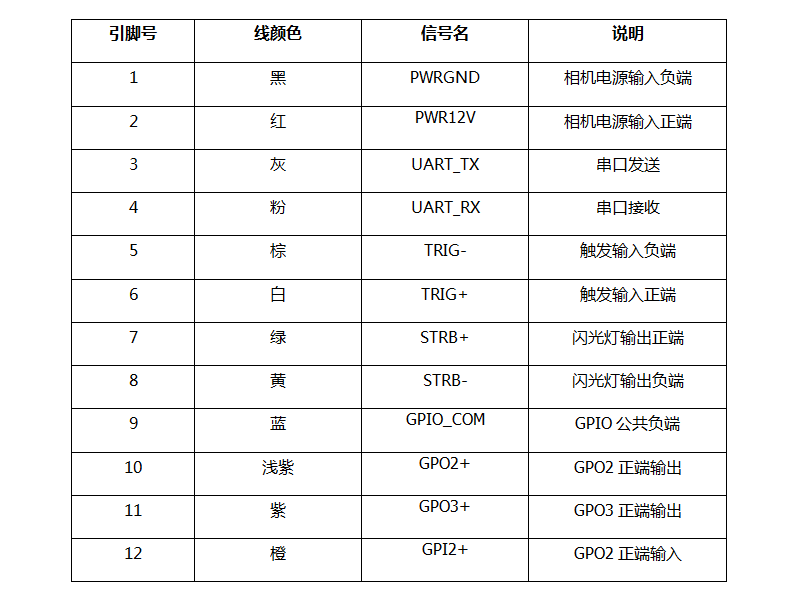

 十二芯航空头线序定义（XCA系列）
